Sơ đồ ống nước nhà tắm
Tại sao cần thiết kế Sơ đồ ống nước trong nhà tắm?
Tránh rò rỉ, tắc nghẽn và hỏng hóc
Một trong những lý do quan trọng khiến việc thiết kế Sơ đồ ống nước trong nhà tắm cần được ưu tiên là để đảm bảo hoạt động ổn định, tránh rò rỉ hoặc tắc nghẽn gây mất vệ sinh, tốn kém chi phí sửa chữa.
Khi không có sơ đồ rõ ràng, việc lắp đặt thường làm theo cảm tính, dễ dẫn đến sai lệch về độ dốc, điểm nối, đường thoát khí,… từ đó giảm hiệu quả sử dụng và độ bền của hệ thống.
Thuận tiện khi sửa chữa và bảo trì
Khi có bản sơ đồ ống nước rõ ràng, việc bảo trì, sửa chữa sau này trở nên dễ dàng hơn nhiều. Chỉ cần nhìn vào bản vẽ, thợ kỹ thuật có thể xác định ngay vị trí ống cấp nước, ống thoát nước, cút nối, van khoá… để xử lý nhanh chóng.
Một bản sơ đồ ống nước trong nhà tắm giúp lắp đặt và sửa chữa dễ dàng hơn
Nguyên lý hoạt động của hệ thống ống nước nhà tắm
Hệ thống ống cấp và thoát nước
Hệ thống nước trong nhà tắm bao gồm hai phần chính: ống cấp nước (nóng và lạnh) và ống thoát nước. Nước được dẫn từ bồn chứa hoặc máy bơm vào các thiết bị như vòi sen, lavabo, bồn cầu, máy nước nóng. Sau khi sử dụng, nước thải sẽ chảy qua các đường ống thoát và đưa ra hố ga hoặc bể phốt.
Đảm bảo độ dốc và chống hôi
Ống thoát nước cần có độ dốc tối thiểu 2% (tức là 2cm cho mỗi mét ống) để đảm bảo nước thải chảy nhanh, không đọng lại. Đồng thời, cần lắp đặt ống thoát khí hoặc bẫy nước (P-trap, S-trap) để ngăn mùi hôi từ hệ thống cống trào ngược vào phòng tắm.

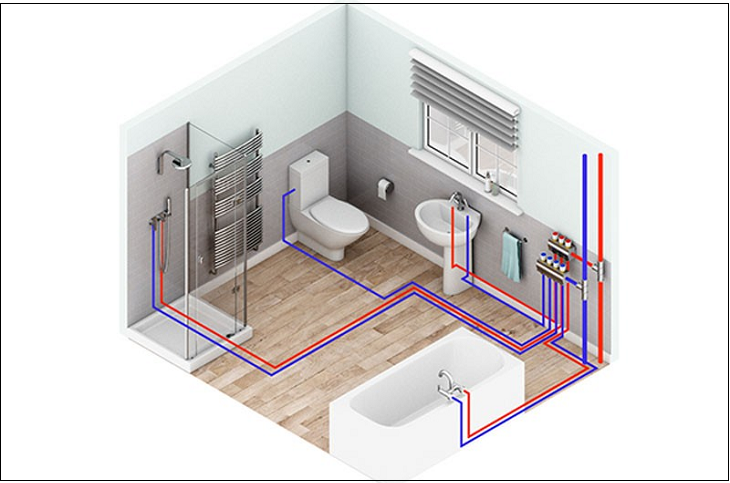

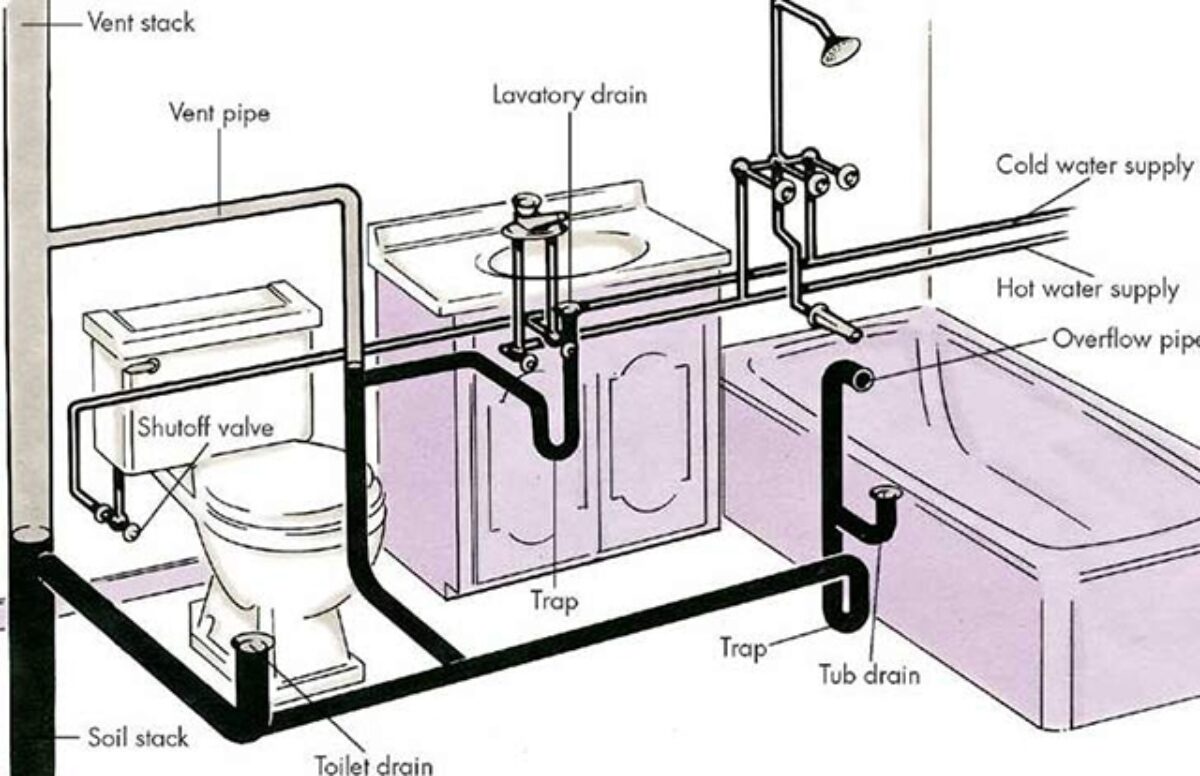

Nguyên lý cấp – thoát nước cơ bản trong sơ đồ ống nước trong nhà tắm
Các thành phần cơ bản trong sơ đồ ống nước trong nhà tắm
Ống cấp nước
Bao gồm ống nước nóng (từ máy nước nóng) và ống nước lạnh (từ bồn chứa hoặc nguồn cấp chính). Loại ống thường dùng là ống PPR, HDPE hoặc ống nhựa PVC chịu nhiệt.
Ống thoát nước
Ống thoát từ lavabo, bồn cầu, sàn nhà tắm thường dùng ống PVC đường kính 60mm – 90mm. Nên dùng cút ống trơn, tránh gấp khúc để hạn chế tắc nghẽn.
Thiết bị hỗ trợ
Bao gồm van khóa, tê chia, nối giảm, bẫy nước chống hôi, nắp chắn rác,… đều là những thành phần quan trọng cần có trong Sơ đồ ống nước trong nhà tắm.
Các loại sơ đồ phổ biến và cách bố trí đường ống
Sơ đồ đi nổi – dễ lắp đặt, sửa chữa
Thường áp dụng cho công trình tạm, nhà cho thuê hoặc phòng trọ. Ưu điểm là dễ quan sát, sửa chữa, chi phí thấp. Tuy nhiên tính thẩm mỹ không cao.
Sơ đồ đi âm – phù hợp nhà hiện đại
Phổ biến trong các công trình nhà ở hiện đại. Đường ống được đi âm dưới nền hoặc trong tường, mang lại vẻ ngoài gọn gàng, sạch sẽ. Tuy nhiên, cần thi công chính xác theo sơ đồ ống nước trong nhà tắm để tránh đục phá khi gặp sự cố.

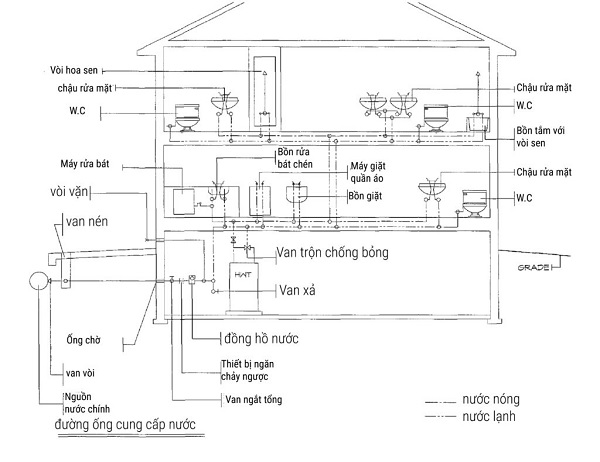

So sánh giữa sơ đồ đi ống nước nổi và đi âm trong nhà tắm
Gợi ý cách bố trí đường ống
Đường ống thoát nên đi thẳng, tránh vòng vèo
Đặt van khóa ở mỗi thiết bị để dễ kiểm soát
Máy nước nóng nên đặt gần nơi sử dụng (vòi sen, lavabo) để giảm thất thoát nhiệt
Sàn nhà tắm nên có độ dốc về phía phễu thoát nước
Cách đọc và hiểu sơ đồ ống nước nhà tắm
Các ký hiệu phổ biến
Ống nước lạnh: màu xanh
Ống nước nóng: màu đỏ
Ống thoát: màu xám
Van khoá: ký hiệu hình tròn có gạch chéo
P-trap hoặc S-trap: biểu tượng uốn cong
Việc hiểu được các ký hiệu cơ bản giúp bạn dễ dàng đọc sơ đồ kỹ thuật và giám sát thi công tốt hơn.
Phân biệt sơ đồ nguyên lý và sơ đồ lắp đặt
Sơ đồ nguyên lý: chỉ thể hiện đường đi của hệ thống nước, không chi tiết kích thước hoặc vật tư
Sơ đồ lắp đặt: thể hiện rõ vị trí, cao độ, chủng loại vật tư và cách đấu nối
Những sai lầm cần tránh khi thiết kế sơ đồ ống nước nhà tắm
Không để ống thoát quá dài hoặc quá dốc
Không lắp bẫy nước chống hôi
Không kiểm tra độ kín mối nối trước khi lắp hoàn thiện
Không có sơ đồ lưu trữ khi sửa chữa sau này
Các sai lầm này không chỉ gây phiền toái mà còn ảnh hưởng đến độ bền của toàn bộ hệ thống.
Lưu ý khi chọn vật liệu và đơn vị thi công
Ưu tiên ống có khả năng chịu nhiệt, chịu áp lực
Nên sử dụng các loại ống PPR, HDPE hoặc uPVC có thương hiệu uy tín để đảm bảo tuổi thọ lâu dài. Hạn chế dùng ống rẻ tiền dễ giòn, gãy hoặc rò rỉ.
Chọn đơn vị có kinh nghiệm và bản vẽ sơ đồ chi tiết
Thi công đường ống nước nhà tắm tưởng đơn giản nhưng cần độ chính xác cao. Hãy yêu cầu kỹ thuật viên cung cấp sơ đồ ống nước nhà tắm cụ thể để kiểm tra trước khi đổ sàn, trát tường.
Bản thiết kế sơ đồ ống nước trong nhà tắm cần được vẽ chi tiết và rõ ràng
Một số mẫu sơ đồ ống nước trong nhà tắm phổ biến
Sơ đồ 1 vòi sen + lavabo + bồn cầu: phù hợp nhà nhỏ
Sơ đồ có máy nước nóng năng lượng mặt trời
Sơ đồ cho nhà tắm khép kín trong phòng ngủ master
Sơ đồ tích hợp ống xả máy giặt tại nhà tắm
Bạn có thể tìm thấy nhiều mẫu sơ đồ tham khảo tại các trang kỹ thuật hoặc yêu cầu từ đơn vị thiết kế nội thất.
Việc thiết kế sơ đồ ống nước nhà tắm là bước không thể thiếu nếu bạn muốn có một hệ thống nước hiệu quả, bền vững và dễ bảo trì. Đừng xem nhẹ phần “ẩn bên dưới” này, vì nó ảnh hưởng trực tiếp đến trải nghiệm sử dụng hàng ngày và cả chi phí sửa chữa sau này.
Dù bạn đang xây mới hay cải tạo nhà tắm, hãy dành thời gian tham khảo các mẫu sơ đồ chuyên nghiệp, lựa chọn vật tư chất lượng và đặc biệt là giám sát kỹ quá trình lắp đặt theo đúng nguyên lý kỹ thuật. Một sơ đồ đúng – là nền tảng cho một công trình hoàn hảo.
